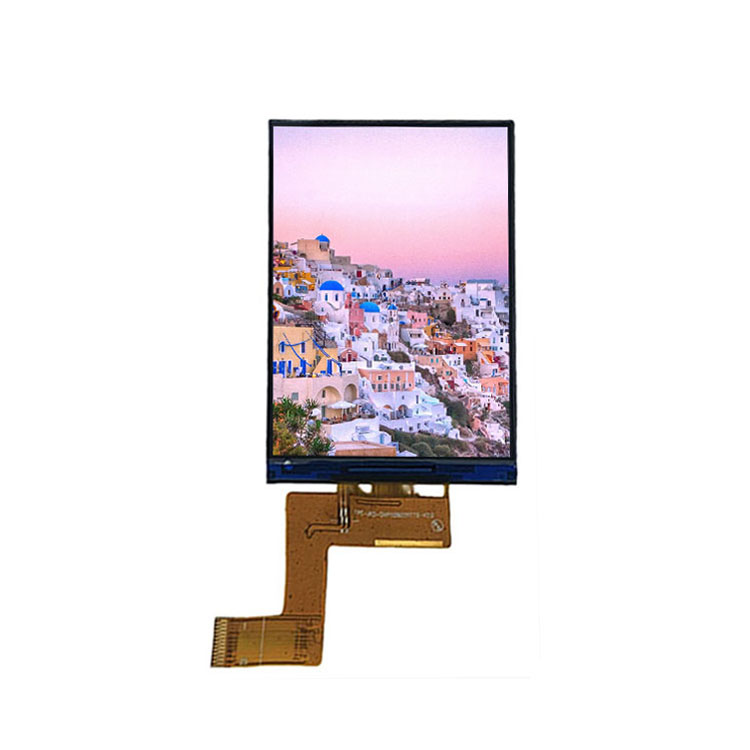

La estructura del módulo de pantalla LCD TFT sirve para varios propósitos, incluida la provisión de una fuente de luz, el establecimiento de la posición de la pantalla LCD y la placa de circuito, y la prevención de cualquier contacto directo entre los bordes de la placa de circuito y la pantalla LCD y cualquier objeto externo. La base del diseño está compuesta por los componentes estructurales del Módulo de pantalla de cristal líquido TFT LCD , que actúa como base para el desarrollo. En los siguientes párrafos se proporcionará una introducción al diseño estructural del módulo de pantalla de cristal líquido TFT LCD. Esta presentación será breve y directa.
Los componentes clave que componen el módulo de pantalla de cristal líquido TFT LCD son la luz de fondo, la pantalla, el sustrato del circuito y el marco frontal. Las luces de fondo también se incluyen en esta categoría. El propósito fundamental del diseño estructural es examinar la estructura externa y la estructura de ensamblaje de estos componentes primarios, así como determinar si son capaces o no de satisfacer las necesidades que el cliente ha planteado en las especificaciones del producto. Es crucial examinar estas estructuras y establecer si son capaces o no de satisfacer estos requisitos. Cuando se trata de pantallas LCD, el proceso de diseño estructural a menudo consta de dos etapas: la primera etapa implica el examen de las especificaciones fundamentales y la segunda etapa implica la evaluación del esquema de apariencia.
Es necesario que verifiquemos el resumen de especificaciones del producto de pantalla LCD que se ha desarrollado. Esto incluye el tamaño del área de visualización, la resolución, el tamaño de la apariencia del módulo (marco frontal), el brillo de la retroiluminación y otros detalles relevantes. Cuando se trata de vidrio TFT, el diseño del alambre metálico frecuentemente impone restricciones en el tamaño del área de visualización, que se puede medir desde el área de visualización hasta la apariencia del vidrio CF. Al evaluar la PCB y el COF, es necesario determinar el área necesaria del sustrato de la PCB utilizando información como el diseño del circuito, la cantidad de componentes y el diseño de los módulos funcionales incluidos en el circuito. Puede determinar aproximadamente el aspecto del COF consultando la documentación del COF. Esta determinación debe basarse en la resolución y las especificaciones del sistema de circuito. Evaluación del brillo de la luz de fondo: El brillo necesario para la luz de fondo se puede calcular teniendo en cuenta la transmitancia de la pantalla estructural, así como los parámetros de brillo del producto de pantalla LCD que se ha desarrollado. Para calcular el brillo de la fuente de luz de fondo, divida el brillo del módulo por la transmitancia de la pantalla. Esto le dará la intensidad de la luz de fondo. Se determina si se emplea una luz de fondo de alto brillo y alto espesor, recta hacia abajo, o una luz de fondo de bajo brillo y luz lateral delgada. Esta decisión se toma en función de las necesidades de brillo de la luz de fondo, así como de los requisitos de apariencia del módulo. Además, es fundamental analizar la estructura fundamental que se encarga de soportar y asegurar la pantalla y la fuente de retroiluminación. Esta estructura a menudo incluye el marco frontal, el marco de goma, el panel posterior y otros componentes que normalmente suministra el productor de la luz de fondo.
Es necesario integrar los resultados de la evaluación de la pantalla, la luz de fondo, el marco frontal, el marco de goma, el panel posterior, el sustrato FCB y el COF en esta etapa. Además, es necesario aclarar la apariencia general del módulo LCD y evaluar más a fondo si el plan de apariencia general cumple con el resumen de especificaciones del producto de pantalla LCD que se ha desarrollado. El examen del aspecto de la pantalla de visualización a menudo requiere que el centro del área de visualización de la pantalla sea consistente con el centro del módulo, permitiéndose una variación de no más de tres milímetros. Para evaluar adecuadamente la fuente de luz de fondo, es necesario asegurarse de que el centro de la región luminiscente y el centro del área de visualización de la fuente de luz de fondo sean iguales. La evaluación de la apariencia del sustrato FCB y COF implica principalmente analizar las posiciones y procedimientos de engarzado del sustrato PCB y COF. Para ser más específico, se trata de evaluar el enfoque de configuración para el ensamblaje real del sustrato, como determinar si la curvatura tiene forma de U o de L. Deberá determinar la longitud del COF, así como su posición según la configuración del sustrato de PCB. Determine, como último paso, si el sustrato y el COF se pueden incorporar completamente a la forma del módulo después de que se haya realizado el engarzado real.
Con el fin de mejorar la rentabilidad de los productos de pantalla LCD, el diseño estructural del módulo de pantalla de cristal líquido TFT LCD no solo debe garantizar la confiabilidad de la tecnología, los materiales y el ensamblaje en el diseño funcional, sino que también debe garantizar la seguridad, la estética y la protección ambiental en el diseño de calidad. Huizhou Kelai Electronics busca la mejor solución de diseño estructural en un sistema que se compone de variables de diseño estructural como proceso, material, método de conexión, forma, tamaño, etc. Esto se hace con el fin de proporcionar a los clientes Productos de pantalla LCD TFT de alta calidad . Esto se hace en respuesta a la mejora continua de los requisitos del mercado para la calidad de los productos de pantalla LCD.
