Soldar una pantalla LCD es una habilidad fundamental para los entusiastas, fabricantes e ingenieros de la electrónica. Ya sea que esté creando un proyecto Arduino personalizado, reparando un dispositivo o integrando una pantalla en su prototipo, dominar este proceso garantiza conexiones confiables y un rendimiento óptimo. Esta guía completa cubre todo lo que necesita saber sobre cómo soldar un Pantalla LCD , desde herramientas y materiales esenciales hasta técnicas avanzadas, resolución de problemas y preguntas frecuentes. En todo momento, encontrará explicaciones detalladas, ayudas visuales y recursos de vídeo seleccionados para ayudarle a lograr resultados profesionales.
La soldadura es el proceso de unir componentes electrónicos con una aleación de metal (soldadura) que se funde a una temperatura relativamente baja. Para las pantallas LCD, la soldadura es fundamental para garantizar conexiones eléctricas estables entre la pantalla y el circuito. Las uniones de soldadura deficientes pueden provocar fallas en la pantalla, conexiones intermitentes o incluso daños permanentes a la pantalla LCD.
Esta guía se centra en las pantallas LCD de caracteres de orificio pasante (como el popular modelo 16x2), pero los principios también se aplican a otros tipos.

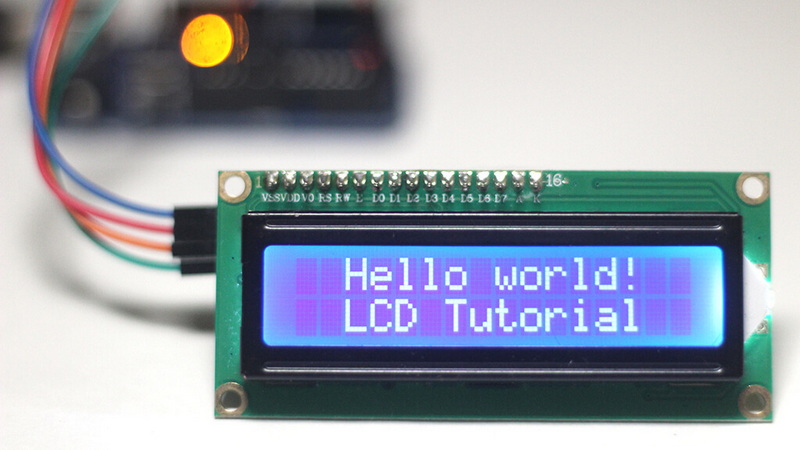

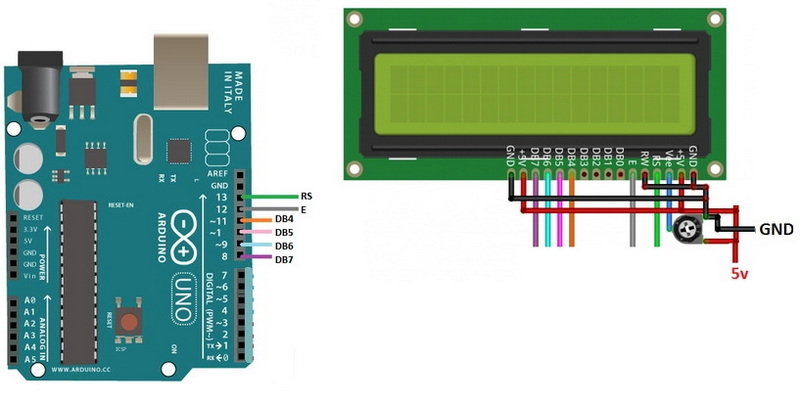

Las pantallas LCD (pantallas de cristal líquido) se utilizan ampliamente debido a su eficiencia, claridad y versatilidad. El tipo más común para los aficionados es la pantalla LCD de 16x2 caracteres, que muestra 16 caracteres por línea en dos líneas. Estos módulos generalmente interactúan con microcontroladores como Arduino o Raspberry Pi y requieren pines de soldadura para su conexión.
Características clave:
- Visualización de caracteres: hasta 32 caracteres (16 por línea)
- Retroiluminación: para mejorar la visibilidad
- Interfaz: Paralela o I2C (para cableado reducido)
- Cabezales de pines: generalmente 16 pines para operación básica

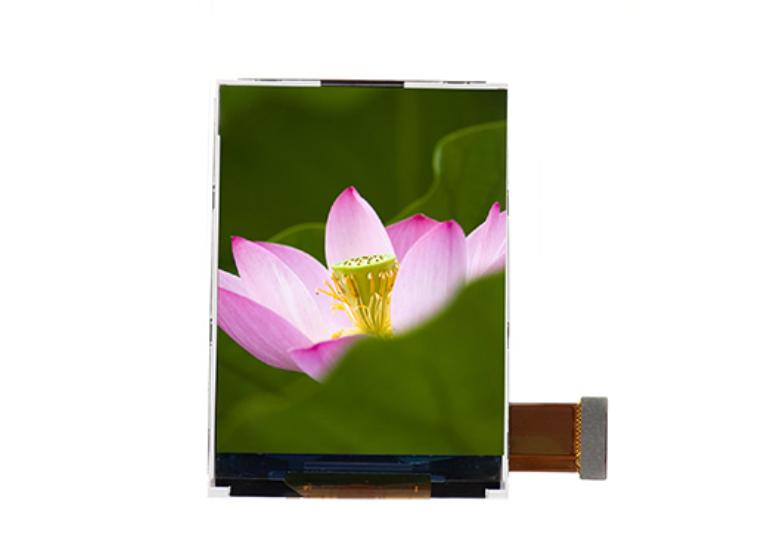

Las pantallas LCD vienen en varias formas, incluidas pantallas LCD gráficas, pantallas OLED y pantallas TFT. Cada tipo puede tener diferentes pines o requisitos de soldadura, pero el proceso básico sigue siendo similar. Comprender la hoja de datos de su pantalla LCD específica es crucial para identificar las funciones de los pines y garantizar conexiones correctas.
Antes de comenzar, reúna lo siguiente:
- Soldador (15–30 W es ideal para electrónica)
- Soldadura (preferiblemente con núcleo de colofonia, 60/40 estaño-plomo o sin plomo)
- Soporte para soldador y esponja húmeda o bobina de latón.
- Pines de encabezado (tira de 16 pines para la mayoría de las pantallas LCD de 16x2)
- Módulo de pantalla LCD
- Flujo de soldadura (opcional, pero recomendado)
- Trenza desoldadora o ventosa de soldadura (para correcciones)
- Pinzas o alicates pequeños
- Gafas de seguridad
- Espacio de trabajo limpio y bien iluminado.
- Alcohol isopropílico y cepillo (para limpiar residuos de fundente)
- Cortadores laterales (para recortar pasadores)
- Alfombra antiestática (opcional, para componentes sensibles)
- Asegúrese de que su espacio de trabajo esté limpio, organizado y bien iluminado.
- Utilice una alfombra antiestática si está disponible.
- Mantenga materiales inflamables alejados de la zona de soldadura.
- Configure su estación de soldadura con la plancha, el soporte y la esponja de limpieza o la bobina de latón.
- Si su tira de cabecera es más larga de lo necesario, recórtela a la longitud correcta (generalmente 16 pines).
- Inserte las clavijas del cabezal en los orificios del módulo LCD. Para una mejor alineación, primero inserte el encabezado en una placa y luego coloque la pantalla LCD encima. Esto asegura que los pines permanezcan rectos durante la soldadura.
- Vuelva a verificar la orientación de la pantalla LCD y los pines del cabezal para evitar conexiones invertidas.
- Calienta tu soldador y limpia la punta con una esponja húmeda o una bobina de latón.
- Aplicar una pequeña cantidad de soldadura en la punta (estañado). Esto mejora la transferencia de calor y previene la oxidación.

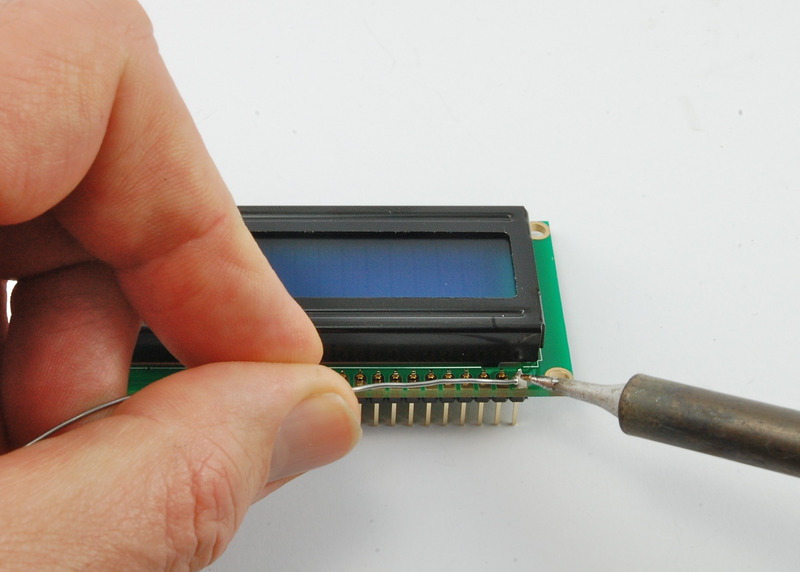

- Asegure la pantalla LCD y los pines del encabezado. Si utiliza una placa de pruebas, los pines deben estar estables.
- Calentar la unión tocando tanto el pasador como la almohadilla con el soldador durante unos 2-3 segundos.
- Introduzca la soldadura en la unión (no directamente sobre la plancha). La soldadura debe fluir suavemente alrededor del pasador y la almohadilla.
- Retirar la soldadura y luego el hierro.
- Comprobar que la junta esté brillante y cónica.
- Luego de confirmar la alineación con el primer pin, proceder a soldar el resto.
- Repita el proceso: caliente el pasador y la almohadilla, aplique soldadura, retire la soldadura y luego planche.
- Trabajar metódicamente de un extremo al otro para evitar que falten pasadores.
- Evite el movimiento excesivo de los pines mientras la soldadura se enfría, ya que esto puede crear uniones débiles.
- Examinar la calidad de cada articulación. Las buenas uniones son brillantes, suaves y cubren tanto el pasador como la almohadilla.
- Si una unión está desafilada, desigual o tiene espacios, vuelva a calentarla y agregue una pequeña cantidad de soldadura.
- Evite el exceso de soldadura, que puede provocar cortocircuitos entre pines adyacentes.
- Limpie la punta del soldador después de su uso.
- Recorte el exceso de longitud del pasador con unos cortadores laterales.
- Limpiar el tablero con alcohol isopropílico si hay residuos de fundente.
- SMT implica soldar componentes directamente sobre la superficie de la PCB.
- Requiere precisión, a menudo con una plancha de punta fina o una estación de retrabajo de aire caliente.
- Utilice pasta de soldadura y pinzas para la colocación, luego refluya con calor.
- Común en la producción en masa.
- Aplique pasta de soldadura a las almohadillas, coloque los componentes y caliente en un horno hasta que la soldadura se derrita y forme uniones sólidas.
- Se utiliza para componentes de orificio pasante en fabricación a gran escala.
- La placa pasa sobre una ola de soldadura fundida, conectando todos los pines simultáneamente.
| Error | Descripción | Solución |
|---|---|---|
| Soldadura excesiva | Demasiada soldadura crea uniones redondeadas y posibles cortocircuitos. | Utilice una cantidad mínima de soldadura; retrabajar si es necesario |
| Juntas frías | Juntas opacas y granuladas por calor insuficiente | Recalentar la unión hasta que fluya la soldadura. |
| Puentes de soldadura | La soldadura conecta dos pines adyacentes, provocando un cortocircuito. | Utilice trenza desoldadora para eliminar el exceso. |
| Componentes sobrecalentados | El calor prolongado daña las almohadillas LCD o PCB | Limite el calor a 2 a 4 segundos por porro |
| Mala alineación | Los pines no están rectos, lo que provoca problemas de conexión | Suelde un pin, ajuste y luego termine |
Consejo: Deje siempre que la junta se enfríe antes de mover el tablero o los pines para evitar conexiones débiles.
- Busque segmentos de pantalla faltantes, parpadeos o líneas en la pantalla LCD.
- Inspeccione visualmente las uniones de soldadura en busca de opacidad, grietas o puentes.
- Aplicar fundente a la junta.
- Vuelva a calentar hasta que la soldadura fluya y la unión esté brillante.
- Si hay exceso de soldadura, utilice una trenza desoldadora para eliminarlo.
- Si un pasador o una almohadilla se daña por sobrecalentamiento, es posible que la pantalla LCD no se pueda reparar.
- Utilice siempre la temperatura efectiva más baja (por debajo de 260 °C) y limite el contacto a 2-4 segundos por junta.
- Si las reparaciones fallan, considere reemplazar el módulo LCD. Tenga siempre un repuesto a mano para proyectos críticos.
- Practica en tableros de desecho: antes de soldar tu LCD real, practica en un tablero viejo o sin usar para ganar confianza.
- Mantenga limpia la punta de la plancha: una punta limpia garantiza una mejor transferencia de calor y uniones más ordenadas.
- Utilice la cantidad adecuada de soldadura: muy poca soldadura puede provocar uniones débiles; demasiado puede causar pantalones cortos.
- Trabaje en un área ventilada: los vapores de soldadura pueden ser dañinos, así que asegúrese de una buena ventilación o utilice un extractor de humos.
- Verifique nuevamente la alineación de los pines: los pines desalineados pueden causar problemas de conexión o dañar los enchufes.
- Etiquete sus pines: si está trabajando con varias pantallas LCD o circuitos complejos, etiquete los pines para evitar confusiones durante el cableado.
- Utilice gafas de seguridad: Proteja sus ojos de salpicaduras accidentales de soldadura.
- Manipule el soldador con cuidado: La punta puede alcanzar temperaturas superiores a 350°C (662°F).
- Lávese las manos después de soldar: La soldadura contiene metales y fundente que no deben ingerirse.
- Mantén ordenado tu espacio de trabajo: El desorden aumenta el riesgo de accidentes.
- Tenga cuidado con la soldadura a base de plomo: si utiliza soldadura con plomo, evite inhalar vapores y lávese bien las manos.
- Evite la fuerza excesiva: No doble ni tuerza la pantalla LCD después de soldar, ya que esto puede estresar las uniones.
- Almacenar en bolsas antiestáticas: Proteja las pantallas sensibles de descargas estáticas.
- Inspeccionar periódicamente: Revise las uniones de soldadura periódicamente para detectar signos de corrosión o fatiga, especialmente en ambientes con vibraciones o cambios de temperatura.
- Limpie los contactos según sea necesario: si nota un comportamiento errático en la pantalla, limpie los contactos con alcohol isopropílico.
Soldar una pantalla LCD es una tarea manejable con la preparación, las herramientas y la paciencia adecuadas. Si sigue los pasos descritos en esta guía, podrá lograr conexiones sólidas y confiables y evitar errores comunes. Recuerde utilizar un manejo adecuado del calor, inspeccionar su trabajo cuidadosamente y practicar para perfeccionar su técnica. A medida que adquiera experiencia, podrá afrontar desafíos de soldadura más complejos e integrar pantallas LCD en una amplia gama de proyectos electrónicos. El dominio de esta habilidad no sólo mejora tus habilidades técnicas sino que también abre la puerta a trabajos electrónicos más avanzados y creativos.
Utilice soldadura con núcleo de resina para obtener mejores resultados. La soldadura sin plomo es más segura para la salud y el medio ambiente, pero puede requerir una temperatura ligeramente más alta. Para los principiantes, es más fácil trabajar con soldadura de estaño y plomo 60/40.
Una buena unión de soldadura es brillante, suave y tiene una forma cóncava alrededor del pasador y la almohadilla. No debe estar desafilado, agrietado ni tener exceso de soldadura.
Sí, un soldador del rango de 15 a 30 W es adecuado para soldar LCD. Potencias más altas pueden correr el riesgo de sobrecalentarse y dañar la pantalla.
Utilice una trenza desoldadora o una ventosa de soldadura para eliminar el exceso de soldadura y luego vuelva a soldar la unión con cuidado. Siempre verifique dos veces si hay puentes antes de encender su circuito.
Si bien la soldadura con núcleo de colofonia contiene fundente, agregar fundente adicional puede ayudar a que la soldadura fluya mejor y mejorar la calidad de la unión, especialmente durante retrabajos o reparaciones.
