Las pantallas de cristal líquido (LCD) son una opción popular para mostrar información en diversos proyectos electrónicos. Conectar una pantalla LCD a una placa de pruebas es una habilidad fundamental para los entusiastas de la electrónica, especialmente cuando se trabaja con microcontroladores como Arduino. Esta guía lo guiará a través del proceso de conectar una pantalla LCD a una placa de pruebas , detallando los componentes necesarios, instrucciones paso a paso y consideraciones importantes.
Antes de profundizar en las conexiones, es esencial comprender los componentes involucrados en este proyecto:
- Pantalla LCD: El tipo más común utilizado es la LCD de 16x2, que puede mostrar dos líneas de 16 caracteres cada una. Estas pantallas son muy utilizadas debido a su sencillez y versatilidad.
- Microcontrolador: Normalmente, se utiliza una placa Arduino para controlar la pantalla LCD. Sin embargo, también se pueden utilizar otros microcontroladores como Raspberry Pi con principios de conexión similares.
- Breadboard: Una plataforma reutilizable para la creación de prototipos de circuitos electrónicos sin soldadura. Permite modificaciones y pruebas sencillas de circuitos.
- Potenciómetro: Se utiliza para ajustar el contraste de la pantalla. Este componente es crucial para garantizar que el texto sea visible en diferentes condiciones de iluminación.
- Resistencias: a menudo necesarias para limitar la corriente, especialmente para pantallas retroiluminadas. Una opción común es una resistencia de 220 ohmios.
Para conectar una pantalla LCD a una placa de pruebas, reúna los siguientes materiales:
- 1 pantalla LCD de 16x2
- 1 x placa Arduino (por ejemplo, Arduino Uno)
- 1 placa de pruebas
- 1 x Potenciómetro (10k ohmios)
- 1 x Resistencia (220 ohmios para retroiluminación)
- Cables de puente
- Pines del encabezado (si no están preconectados a la pantalla LCD)
Si su pantalla LCD no viene con pines de cabecera conectados, deberá soldarlos a la pantalla. Este proceso implica:
1. Alinear una tira de clavijas del cabezal con los orificios de la pantalla LCD.
2. Soldar cada pin con cuidado para evitar cortocircuitos.
Es fundamental asegurarse de no conectar los pines de alimentación incorrectamente, ya que esto podría dañar la pantalla LCD.

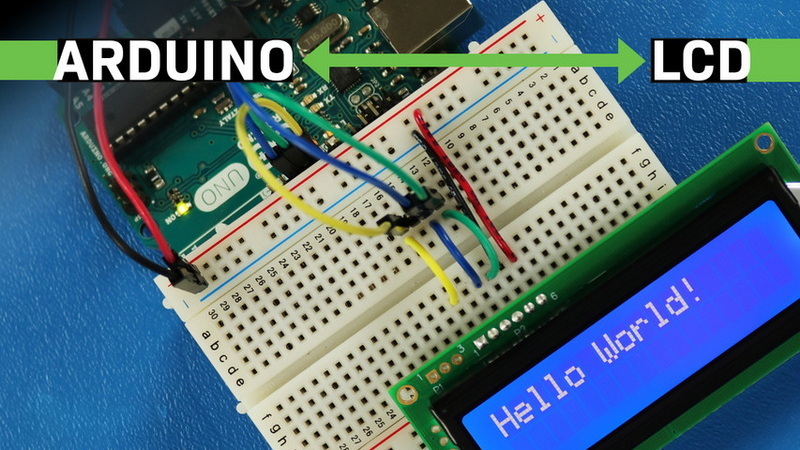

Una vez que su pantalla LCD esté lista, insértela en la placa de pruebas. Asegúrese de que cada pasador tenga su propia fila y que no toque ningún otro componente.
Conecte las líneas de alimentación y tierra desde su Arduino a la placa de pruebas:
1. Conecte el pin de 5V de Arduino al riel positivo de la placa (generalmente rojo).
2. Conecte el pin GND de Arduino al riel negativo de la placa (generalmente azul).

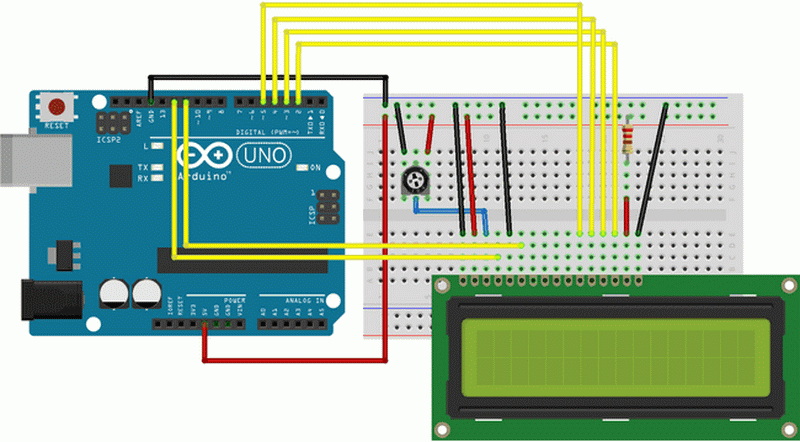

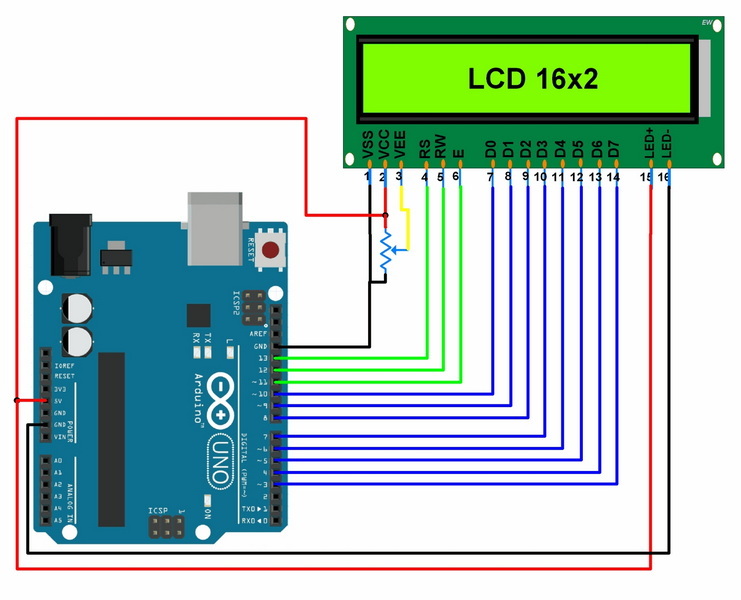

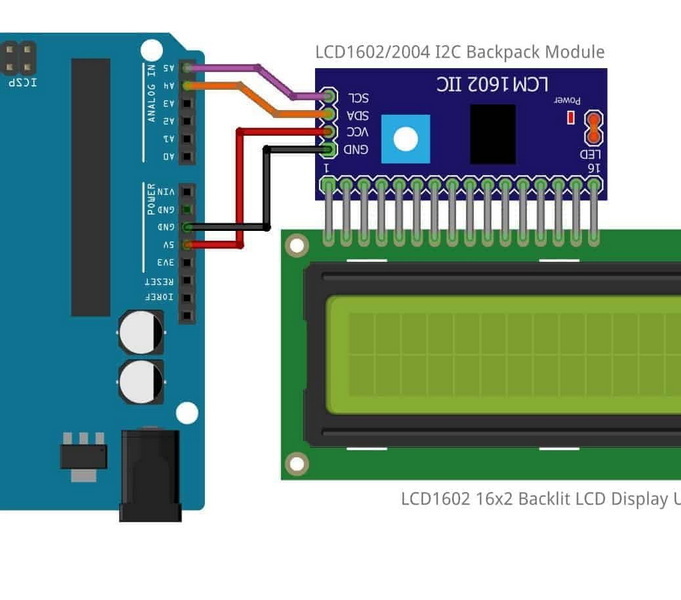

Conecte los siguientes pines de su LCD a la placa de pruebas y a Arduino:
- Pin 1 (VSS): Conectar a GND.
- Pin 2 (VDD): Conectar a +5V.
- Pin 3 (VO): Conectar al pin medio de un potenciómetro; Conecte un pin exterior del potenciómetro a +5V y el otro pin exterior a GND. Esta configuración le permite ajustar el contraste.
- Pin 4 (RS): Conéctese al Pin digital 12 en Arduino.
- Pin 5 (RW): Conectar a GND (esto lo pone en modo escritura).
- Pin 6 (E): Conéctese al Pin Digital 11 en Arduino.
Para pines de datos:
- Pin 7 (D0): No se utiliza en esta configuración.
- Pin 8 (D1): No se utiliza en esta configuración.
- Pin 9 (D2): No se utiliza en esta configuración.
- Pin 10 (D3): No se utiliza en esta configuración.
- Pin 11 (D4): Conéctese al Pin digital 5 en Arduino.
- Pin 12 (D5): Conéctese al Pin digital 4 en Arduino.
- Pin 13 (D6): Conéctese al Pin digital 3 en Arduino.
- Pin 14 (D7): Conéctese al Pin digital 2 en Arduino.
Si su pantalla LCD tiene luz de fondo:
- Pin 15 (A+): Conectar mediante una resistencia (220 ohmios) a +5V.
- Pin 16 (K-): Conectar a GND.
Después de realizar todas las conexiones, cargue un boceto simple usando Arduino IDE que inicializa la pantalla LCD y muestra un mensaje. Asegúrese de haber incluido las bibliotecas necesarias, como `LiquidCrystal`.
Si su pantalla no funciona como se esperaba:
- Verifique que todas las conexiones sean correctas y asegúrese de que no haya cables sueltos.
- Ajustar el potenciómetro si no hay texto visible en la pantalla.
- Asegúrese de que su Arduino esté encendido y conectado correctamente a su computadora.
Comprender cómo funciona una pantalla LCD puede mejorar su capacidad para solucionar problemas o ampliar la funcionalidad de sus proyectos. A continuación se muestran algunos conceptos clave relacionados con el funcionamiento de la pantalla LCD:
Las pantallas LCD funcionan manipulando la luz a través de cristales líquidos intercalados entre capas de vidrio o plástico. Cuando una corriente eléctrica pasa a través de estos cristales, se alinean de tal manera que bloquean o dejan pasar la luz, formando imágenes o texto en la pantalla.
Si bien esta guía se centra en pantallas basadas en caracteres como el modelo 16x2, hay varios tipos de pantallas LCD disponibles:
- Visualizaciones de caracteres: normalmente se utilizan para salida de texto simple; pueden ser alfanuméricos o gráficos.
- Pantallas gráficas: Capaces de mostrar imágenes y gráficos complejos; estos requieren técnicas de programación más avanzadas.
Los LCD tienen numerosas aplicaciones en varios campos:
- Electrónica de consumo: se utiliza en dispositivos como televisores, monitores y teléfonos inteligentes para mostrar información y medios.
- Sistemas integrados: se encuentran comúnmente en electrodomésticos como microondas y lavadoras donde se requiere la interacción del usuario a través de menús y configuraciones.
- Equipos Industriales: Utilizados en maquinaria para monitorear parámetros operativos o mostrar información de diagnóstico.
Conectar una pantalla LCD a una placa de pruebas es una habilidad esencial en proyectos de electrónica que involucran microcontroladores como Arduino. Si sigue estos pasos y garantiza las conexiones adecuadas, podrá configurar fácilmente una pantalla LCD para diversas aplicaciones, como mostrar datos de sensores o interfaces de usuario. El conocimiento adquirido en este proceso sienta una base sólida para una mayor exploración de sistemas electrónicos más complejos.
Una pantalla LCD es una tecnología de pantalla plana que utiliza cristales líquidos y técnicas de manipulación de la luz para producir imágenes o texto. Es ampliamente utilizado en diversos dispositivos electrónicos debido a su bajo consumo de energía y su perfil delgado.
Sí, si bien esta guía se centra en el uso de un Arduino, muchos microcontroladores pueden interactuar con una pantalla LCD utilizando principios de conexión similares. Sólo asegúrese de adaptar las asignaciones de pines en consecuencia.
Aquí se utiliza un potenciómetro para ajustar el contraste de la pantalla LCD, lo que permite a los usuarios ver el texto claramente en diferentes condiciones de iluminación.
Puede verificar las conexiones correctas comprobando los diagramas de cableado disponibles en línea o en las hojas de datos para su modelo LCD específico. Además, realizar pruebas con código simple puede ayudar a identificar problemas.
Si su pantalla muestra bloques en lugar de texto, puede indicar un cableado incorrecto o que no se ha inicializado correctamente en su código. Vuelva a verificar las conexiones y asegúrese de haber cargado el código que inicializa y escribe los datos correctamente.
